TOSS加热带
TOSS 加热带横截面/类型TOSS Duo-therm 加热带/ 压花型当采用热脉冲法对角撑板膜进行封口时，不可避免地会出现一个问题：不能同时对两层区域和四层区域进行最优设置封口参数。当时必须采取的措施并不适用于所有情况。由于所有区域的密封时间和压力都是相同的，因此处理不同厚度的薄膜的唯一方法是调节温度。与两层薄膜相比，三层和四层双热带的横截面更小。因此，它们可以达到更高的温度并牢固地密封材料，而其他区域不会过热。带有徽标的原始封口：在接缝区域，塑化膜允许标记文本、徽标或符号。为此，必须对砧座

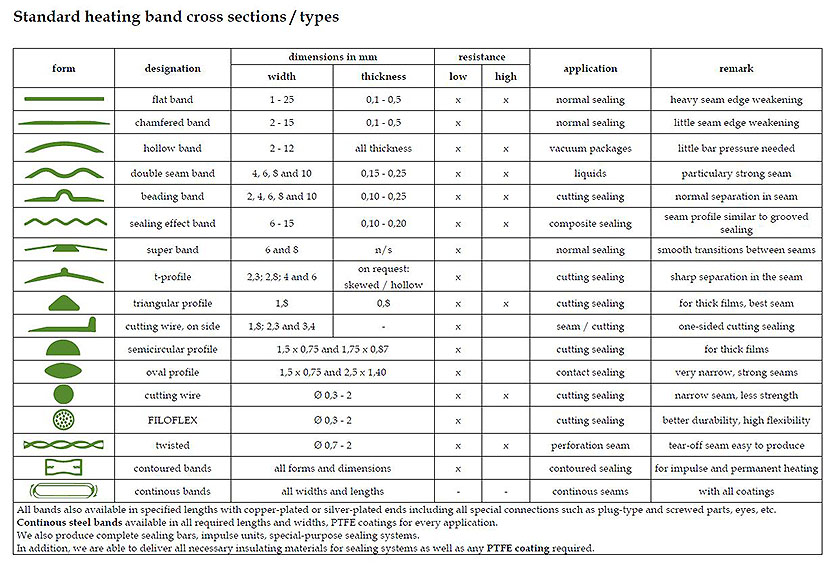

TOSS 加热带横截面/类型

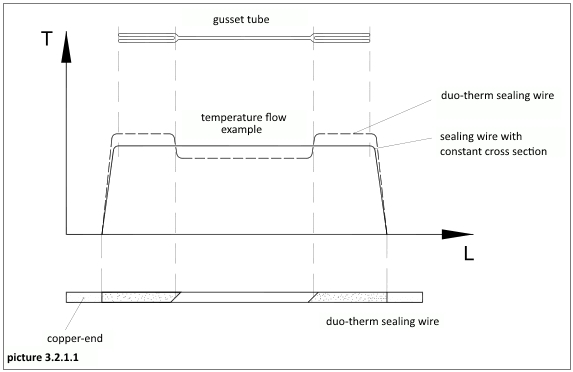

TOSS Duo-therm 加热带/ 压花型
当采用热脉冲法对角撑板膜进行封口时，不可避免地会出现一个问题：
不能同时对两层区域和四层区域进行最优设置封口参数。当时必须采取的措施并不适用于所有情况。
由于所有区域的密封时间和压力都是相同的，因此处理不同厚度的薄膜的唯一方法是调节温度。与两层薄膜相比，三层和四层双热带的横截面更小。因此，它们可以达到更高的温度并牢固地密封材料，而其他区域不会过热。
带有徽标的原始封口：在接缝区域，塑化膜允许标记文本、徽标或符号。为此，必须对砧座硅胶条进行相应的雕刻。浮雕接缝甚至可以显示小字母，具有良好的对比度和可读性。最终用户可以很容易地识别出该袋子是由 OEM 或授权公司密封的。
空心线：这些线可用于扁平和切断密封。为此，我们根据您的规格轧制所需的型材。整形也可以用作导向，例如圆弧截面。与固体型材相比，这种型材的优点是横截面更小，电流更低。也可以使用压缩空气对热导体进行内部冷却。可提供 Ø 1 mm 以上。
TOSS Norex-由特殊合金制成的加热带
像所有金属一样，加热带在加热过程中往往会膨胀。这种膨胀必须通过适当的夹紧装置进行补偿，否则会发生损坏或带子过早断裂。由于空间条件有限，不能总是使用夹紧装置。当使用长尺寸的密封带时，基本上不可能夹紧。Norex®加热带是此类应用的解决方案。
由于与其他材料相比，热膨胀更有限，因此无需夹紧装置，或者可以使用非常简化的形式。

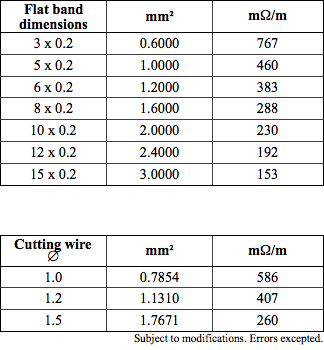

Norex®-加热带数据表
可应要求提供特殊型材。
轮廓带的厚度为 0.1 mm。
TOSS 轮廓密封带
大多数涉及薄膜密封的应用仅限于直接缝。
罐头和纸箱等传统包装正越来越多地被特殊形状的袋子所取代。在许多情况下，薄膜袋构成了待包装产品的衬里，可以进行适当的处理并防止昂贵的清洁。袋子形状对待包装产品形状的适应是通过轮廓密封方法实现的，即接缝是圆形或矩形、多边形或棱角形。
虽然高频密封方法适用于PVC薄膜，但它们不能用于PE薄膜。超声波密封方法在一定程度上是合适的，因为它受接缝轮廓尺寸的制约。
热接触密封是复合膜密封的一种合适的方法。然而，在加工PE薄膜时，接缝往往不能满足要求。
除了直的加热带外，还可以使用轮廓密封带。
优点是显而易见的：
成本效益高、工具简单、
原则上，所有类型的形状和形式都是可能的，
无需预热（与永久加热不同）
在密封点进行精确和直接的温度控制。
加热带材料的物理性能

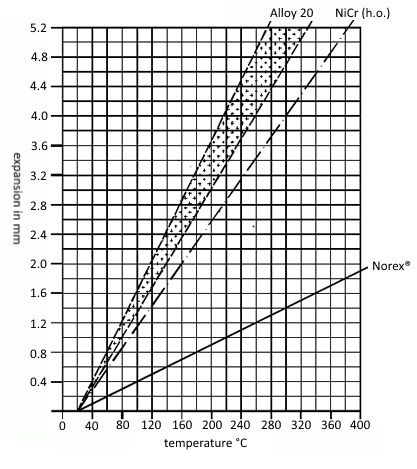

每 1 m 的长度膨胀
20°C 时的比电阻：
| TOSS 合金 20 （L.R.） | 0.88 Ω * 平方毫米 * 米-1 |
| 镍铬 （H.R.） | 1.12 Ω * 平方毫米 * 米-1 |
| 诺雷克斯® | 0.46Ω * 平方毫米 * 米-1 |
电阻温度系数（平均值在20-200°C之间）：
| TOSS 合金 20 （L.R.） | +0.8….1.1 * 10-31/度。 |
| 镍铬 （H.R.） | +0.05 * 10-31/度。 |
| 诺雷克斯® | +3.5 * 10-31/度。 |
TOSS 加热带端部的表面处理
由于其电阻，加热带产生必要的热量来密封薄膜。如果散热不是恒定的 - 例如，在连接附近 - 结果将是局部过热。带子过早破裂的最常见原因是过热。
表面处理是为了减少连接件的电阻，以避免极端的温度升高。涂层的应用方法及其厚度必须与加热带横截面相适应，这有助于大大延长使用寿命。质量差或太薄的涂层可能仅用于装饰目的。
可以应用以下方法：
1.镀银
自包装机械工程开始以来的行之有效的方法
厚度无法控制，基本电阻高于铜
2.镀铜
标准，适用于几乎所有应用
可进行部分镀铜（斑马纹）
厚度可以根据具体应用进行控制
3.镀铜+镀镍
在恶劣环境或长时间储存期间不会腐蚀
标准型，用于轮廓密封带
4. 镀铜+镀金
棒头处具有出色的粘接性，因此与电子控制单元相结合，具有非常精确的参考值和实际温度值。
实现最佳接缝质量应用
